600V アルミケーブル CVTケーブル 架橋ポリエチレン絶縁 ビニルシースケーブル アルミ導体 太陽光発電 ソーラーケーブル AL-CVT38 ~ 400mm² [AL-CVT38]
600V アルミケーブル CVTケーブル 架橋ポリエチレン絶縁 ビニルシースケーブル アルミ導体 太陽光発電 ソーラーケーブル AL-CVT38 ~ 400mm²
[AL-CVT38]
販売価格はお問い合わせください。
在庫数 お問い合わせください
商品詳細

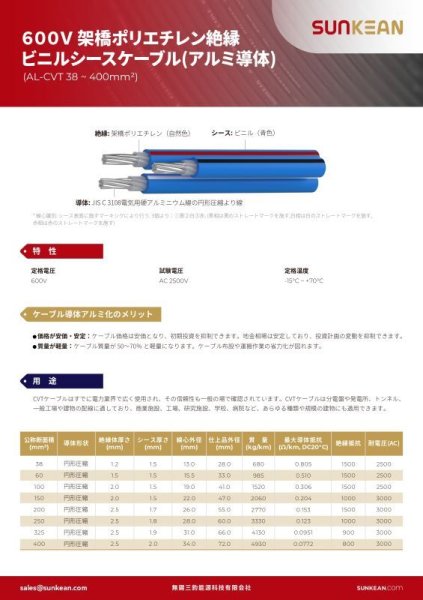

600V CVTケーブル 架橋ポリエチレン絶縁 ビニルシースケーブル アルミ導体 AL-CVT38

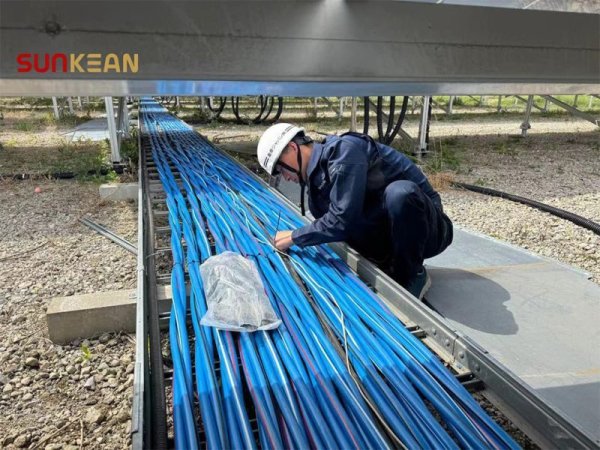

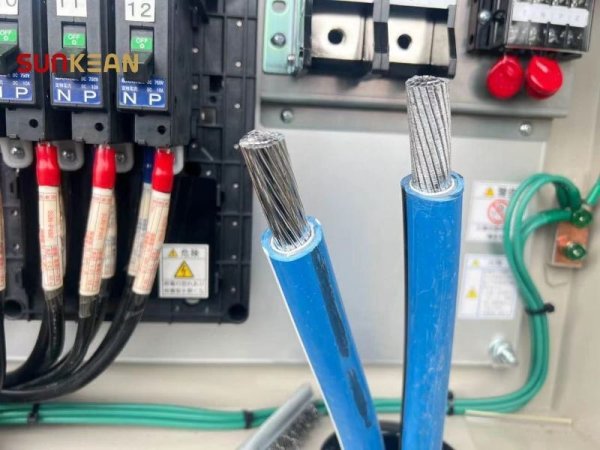

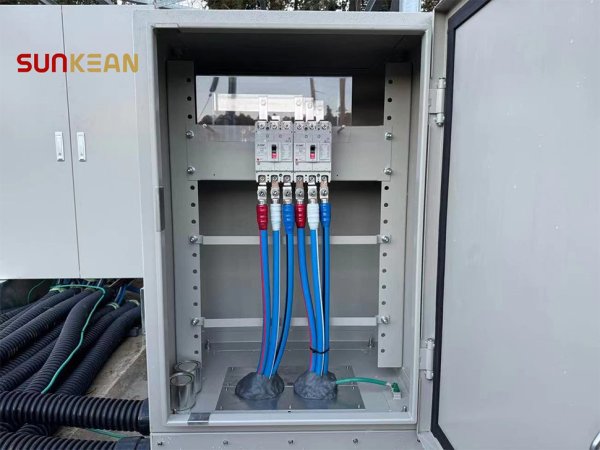

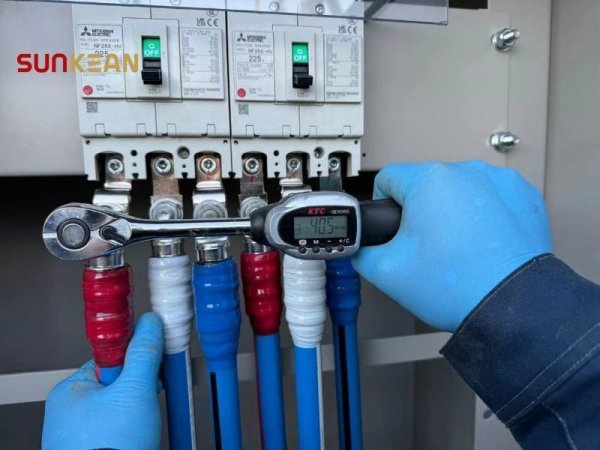

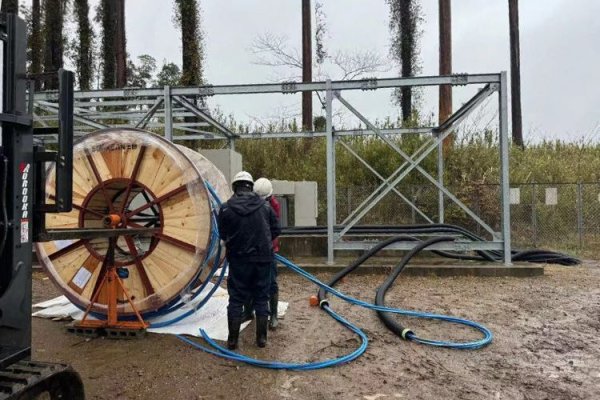

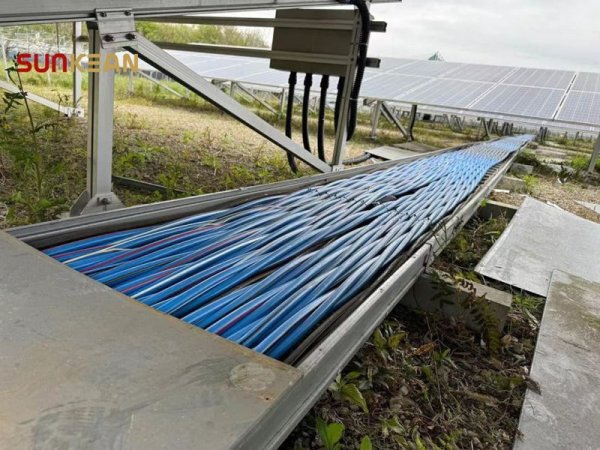

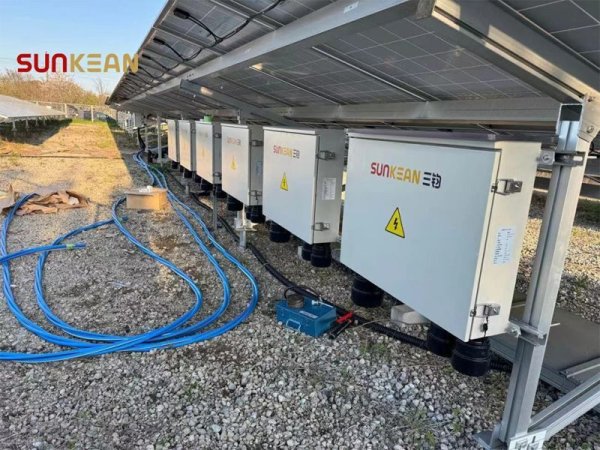

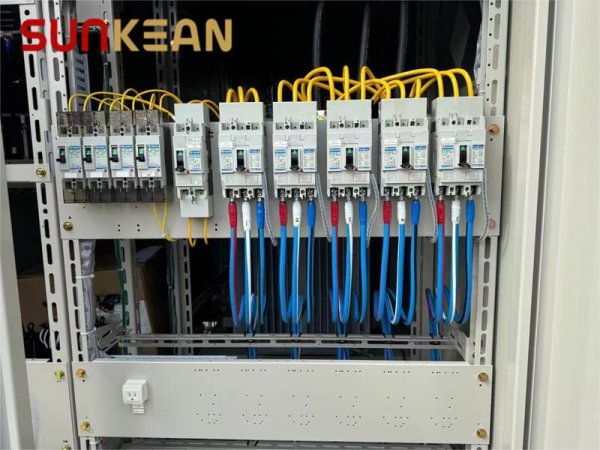

導入実績
 |  |
 |  |
 |  |
 |  |
特性
| 定格電圧 | 600V |
|---|---|
| 試験電圧 | AC 2500V |
| 定格温度 | -15°C ~ +70°C |
ケーブル導体アルミ化のメリット
● 価格が安価・安定：ケーブルの価格が安価となる傾向があり、初期投資を抑える事ができます。アルミの相場は安定している為、投資計画が立てやすくなります。
● 軽量：ケーブルの重さが 50〜70％ 軽くなります。ケーブル布設や運搬作業が容易になります。
用途
アルミ製のCVTケーブルはすでに電力業界で広く使用され、その信頼性も様々なケースで確認されています。
CVTケーブルは分電盤や発電所、トンネル、 一般工場や建物の配線に適しており、商業施設、工場、研究施設、学校、病院など、あらゆる種類や規模の建物にも適用できます。
パラメータ表
公称断面積 (mm2) | 導体形状 | 絶縁体厚さ (mm) | シース厚さ (mm) | 線心外径 (mm) | 仕上品外径 (mm) | 質量 (kg/km) | 最大導体抵抗 (Ω/km, DC20°C) | 絶縁抵抗 | 耐電圧(AC) |
|---|---|---|---|---|---|---|---|---|---|
38 | 円形圧縮 | 1.2 | 1.5 | 13.0 | 28.0 | 680 | 0.805 | 1500 | 2500 |
60 | 円形圧縮 | 1.5 | 1.5 | 15.5 | 33.0 | 985 | 0.510 | 1500 | 2500 |
100 | 円形圧縮 | 2.0 | 1.5 | 19.0 | 41.0 | 1520 | 0.306 | 1500 | 2500 |
150 | 円形圧縮 | 2.0 | 1.5 | 22.0 | 47.0 | 2060 | 0.204 | 1000 | 3000 |
200 | 円形圧縮 | 2.5 | 1.7 | 26.0 | 55.0 | 2770 | 0.153 | 1500 | 3000 |
250 | 円形圧縮 | 2.5 | 1.8 | 28.0 | 60.0 | 3330 | 0.123 | 1000 | 3000 |
325 | 円形圧縮 | 2.5 | 1.9 | 31.0 | 66.0 | 4130 | 0.0951 | 900 | 3000 |
400 | 円形圧縮 | 2.5 | 2.0 | 34.0 | 72.0 | 4930 | 0.0772 | 800 | 3000 |
